Verankerungseinrichtungen: Was sind sie?

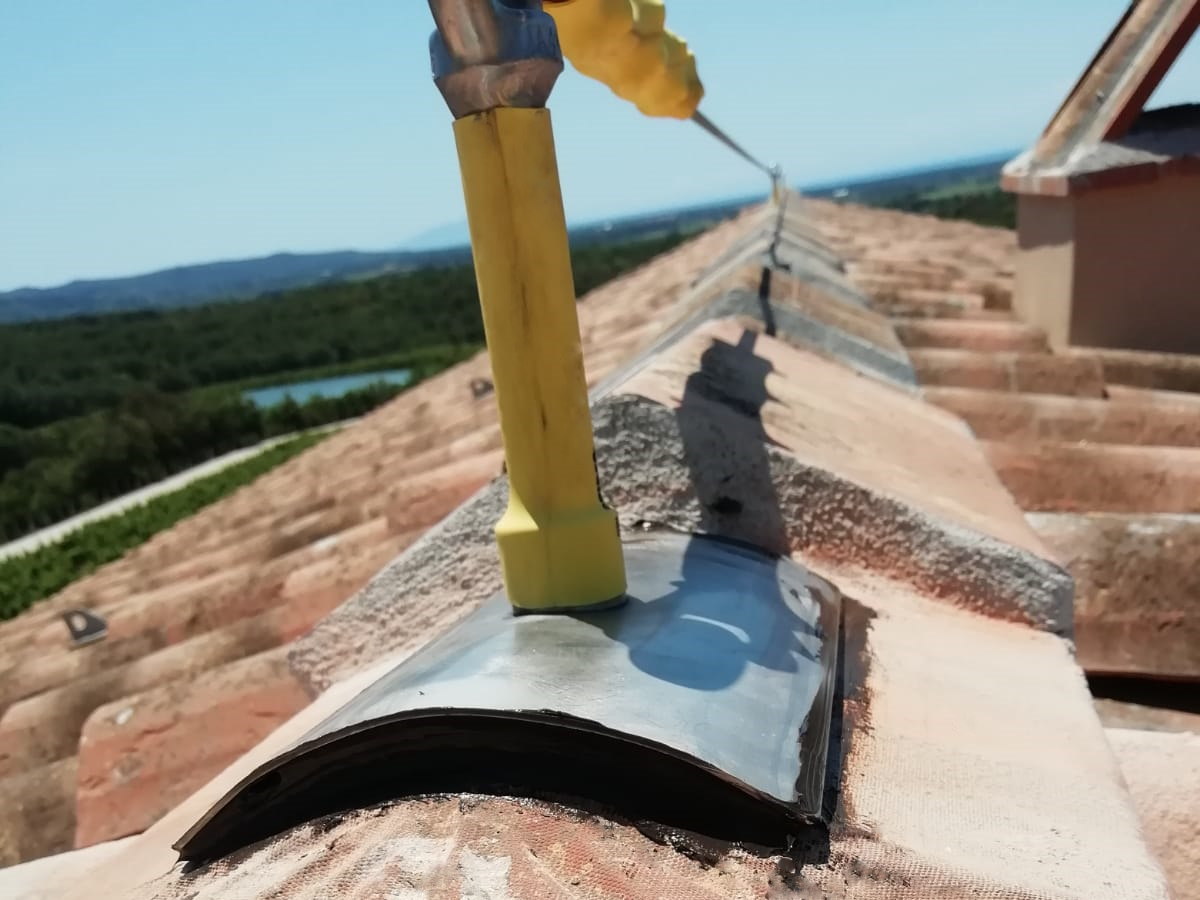

Verankerungseinrichtungen sind Elemente, die mithilfe eines Ankers an einem Basismaterial befestigt werden, wie im Beispiel gezeigt.
Sie werden hauptsächlich nach Typ und Verwendungszweck bzw. nach den entsprechenden Normen eingeteilt:
Typen von Verankerungseinrichtungen gemäß UNI 11578 oder UNI EN 795
Diese Einrichtungen sind für die exklusive Verwendung mit PSA gegen Abstürze konzipiert. UNI 11578 behandelt dauerhafte Verankerungen und beschreibt drei Typen:
Eine Punkt-Verankerungseinrichtung mit einem oder mehreren festen (nicht verschiebbaren) Verankerungspunkten.
Ein lineares System, bei dem ein flexibler Anker verwendet wird, der zwischen dem ersten und dem mittleren Verankerungspunkt maximal um 15° abweichen darf; dies gilt auch für die weiteren Punkte.
Ähnlich wie Typ C, jedoch ist die Verankerung starr.
Die Norm UNI EN 795 behandelt nicht-permanente Einrichtungen und beschreibt fünf Typen, für diejenigen, die für eine nicht-permanente Installation vorgesehen sind:
Ein oder mehrere stationäre Verankerungspunkte ohne Notwendigkeit eines permanenten Systems.
Für geneigte Flächen bis zu 5° vom Horizont, wobei die Leistung ausschließlich durch Masse und Reibung zwischen dieser und der Oberfläche erreicht wird.
Arten von Anschlagpunkten nach UNI EN 516 oder UNI EN 517
Die UNI EN 516 behandelt Installationen für den sicheren Zugang zum Dach, wie Laufstege, Gehflächen und Fußtrittstufen. Die Klassifizierung der Installationen ermöglicht die Unterscheidung:
Klasse 1: Installationen, die nicht als Anschlagpunkte für PSA gegen Absturz verwendet werden dürfen
Klasse 2: Installationen, die als Anschlagpunkte für PSA gegen Absturz verwendet werden dürfen
Die UNI EN 517 gilt für Sicherheits-Haken für geneigte Dächer, die dauerhaft an der tragenden Dachkonstruktion befestigt werden. Diese Haken müssen an ihrer Basis einen geschlossenen Ring haben, um gegebenenfalls gleichzeitig als Anschlagpunkte für PSA gegen Absturz verwendet werden zu können. Die Haken müssen folgendermaßen klassifiziert werden:
Arten von Gerüstankernungen und ministerielle Rundschreiben 85/78, 44/90, 132/91
Gerüstanker müssen gemäß den Plänen und Zeichnungen hergestellt werden, die in der ministeriellen Genehmigung für den Bau und die Nutzung von festen Gerüsten („Handbuch“) für jedes Gerüst enthalten sind. Diese Pläne und Zeichnungen werden gemäß den ministeriellen Rundschreiben 85/78, 44/90 und 132/91 erstellt, die Anweisungen zur Erstellung der technischen Berichte geben, die dem Genehmigungsantrag beizufügen sind. Die Rundschreiben enthalten keine Klassifizierung der Gerüstanker, sondern Hinweise zu deren Dimensionierung und Darstellung. Feste Gerüstanker können folgendermaßen identifiziert werden:
Arten von Metall-/Chemieankern für die Verwendung in Beton nach ETAG 001
Dies sind Richtlinien zur Zulassung von Metallankern für die Verwendung in Beton, klassifiziert nach Typ und Funktionsweise.
Typ:
Funktionsweise:
Anker, die nicht in die vorherigen Typen fallen
Auf all diese Produkte findet das Gesetzesdekret Nr. 206 vom 6. September 2005 Anwendung
Quelle: INAIL
